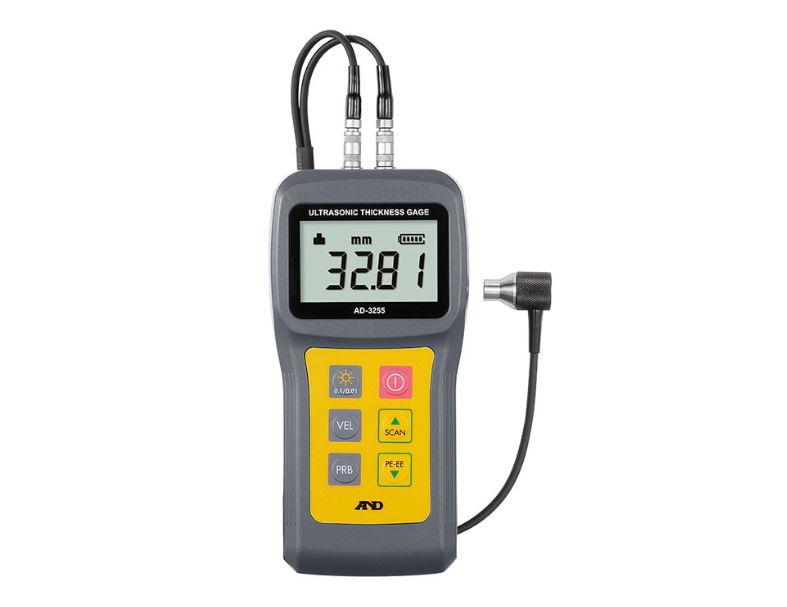

適用於金屬、玻璃、塑膠、陶瓷、環氧樹脂等多種材質的厚度測量。

特點：
可測量金屬、玻璃、塑膠、陶瓷、環氧樹脂等多種材料的厚度
測量範圍廣，可從 0.8 至 300mm

・顯示解析度為 0.01mm（可切換 0.01mm / 0.1mm 顯示）
・配備掃描模式，可測量最小厚度區域

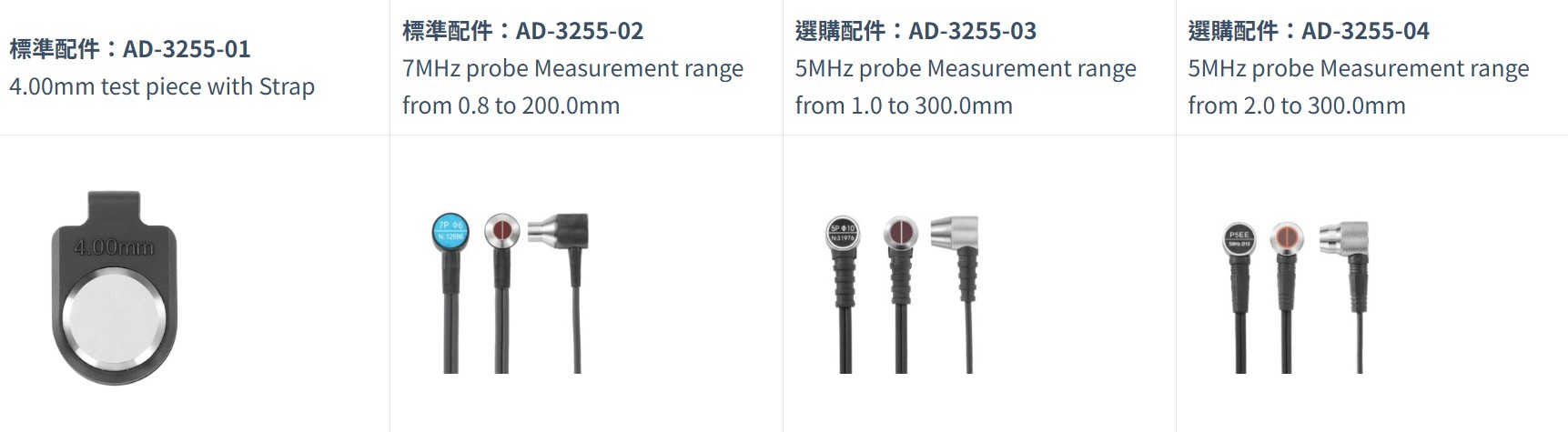

・可根據需求使用三種不同的探頭：
　AD-3255-02（標準探頭）：測量範圍 0.8～200.0mm
　AD-3255-03（選購）：測量範圍 1.0～300.0mm
　AD-3255-04（選購）：測量範圍 2.0～300.0mm
・附有 4mm 等效厚度試片，用於探頭的零點校正
・使用 AD-3255-04 探頭的 Echo-Echo 模式可排除塗層與塗裝的影響，
　測量物體本體的厚度（測量範圍 4.0～30.0mm）
・支援音速校正功能：
　可進行單點校正、雙點校正及數值輸入校正，並可儲存設定與校正數據
・可顯示耦合狀態，用於確認探頭接觸情況
・配備背光功能，便於在昏暗環境中使用



超音波厚度計的測量原理
超音波厚度計的測量原理（音速調整）
2023年6月27日 Riho Kato
超音波厚さ計 AD-3255

在超音波厚度計中，由稱為探頭的感測器發射的超音波會在被測物體的對側反射，
測量超音波返回探頭所需的傳播時間，並據此計算出厚度。

公式：H（厚度）＝ v（音速）× t（傳播時間） × 1/2（參照下圖）

超音波厚度測量

音速會依據材料的種類而變化。
在超音波厚度測量中，厚度是藉由將超音波的傳播時間乘以被測物體中的音速來計算。
為了進行精確的厚度測量，準確掌握正確的音速是非常重要的。



各種材料的音速

下圖為常見主要材料的音速列表。
可以透過文獻資料或網路查詢不同材料的音速。
但需注意的是，即使是相同的材料（如鋼），音速也可能存在範圍差異。
因此，在考慮特定材料的音速時需謹慎。

若無法得知被測物體的音速，
則需準備相同材料、已知厚度的樣品。
為了進行音速調整，測量時應在與實際測量相同的溫度條件下進行。

音速的調整方法有兩種：單點校正與雙點校正。

在單點校正中，首先執行零點校正，然後測量樣品的厚度。
透過將超音波厚度計上的數值設定為樣品的實際厚度，即可計算出該樣品的音速。

在雙點校正中，則需對不同厚度的樣品進行額外的測量，並依照相同程序設定數值。

對於 AD-3255，
可透過單點校正、雙點校正，或手動輸入數值來進行音速調整。
此外，設定值與校正資料會儲存於記憶體中以供日後使用。
